碳化硅mos管驱动电路原理及应用

发布时间：2024-08-14编辑：pdmos浏览：0次

在现代电子技术中，碳化硅(SiC)材料因其优越的性能和高效的热传导特性，已成为功率半导体器件的首选材料。其中，mosfet(金属氧化物半导体场效应晶体管)是一种广泛应用于开关电源、逆变器、电机控制等领域的功率半导体器件。本文将重点介绍碳化硅MOS管驱动电路的原理与设计方法。

一、碳化硅mos管驱动电路原理

1. 碳化硅mos管的基本工作原理

碳化硅MOS管是一种四端结构的大型MOSFET,其主要特点是具有高电压、低导通电流和高温性能。在工作时，栅极电压控制漏极至源极的电流。当栅极电压为正值时，MOS管导通；当栅极电压为负值时，MOS管截止。

2. 碳化硅MOS管驱动电路的基本结构

碳化硅MOS管驱动电路通常由一个驱动器、一个负载和一个保护电路组成。驱动器负责提供足够的电能，使MOS管正常工作；负载是需要开关控制的设备；保护电路则用于监测和保护整个系统。

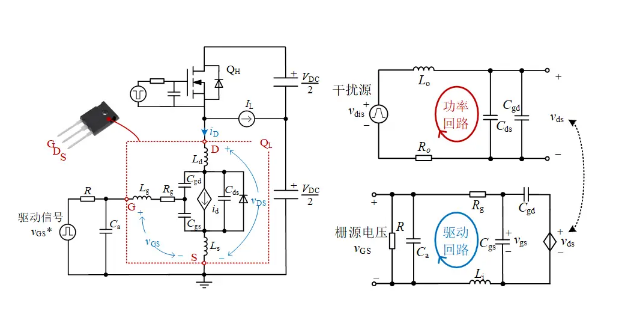

碳化硅MOS管驱动电路设计原理示意图

二、碳化硅MOS管驱动电路设计方法

1. 确定驱动方式

  根据实际应用需求，选择适当的驱动方式。常见的驱动方式有恒流驱动、恒压驱动和脉宽调制(PWM)驱动等。

2. 选择合适的元器件参数

  在设计碳化硅MOS管驱动电路时，需要根据所选驱动方式和工作条件，合理选择元器件参数，如电阻、电容、电感等。此外，还需要考虑元器件之间的兼容性和匹配性。

3. 优化电路拓扑结构

  为了提高电路效率和降低功耗，可以采用多种拓扑结构进行电路设计。常见的拓扑结构有单级桥臂型、双级桥臂型、H桥型等。在实际设计过程中，需要根据具体应用场景和元器件参数，综合考虑各种拓扑结构的优缺点，选择最合适的拓扑结构。

4. 加强保护措施

  由于碳化硅MOS管的工作环境较为恶劣，容易受到温度、电压、电流等外界因素的影响，因此在设计过程中需要加强保护措施。常见的保护措施有过温保护、欠压保护、过流保护等。
