mos管驱动电路原理图怎么设计

发布时间：2024-08-12编辑：pdmos浏览：0次

在电子设备中，MOS管是一种常见的开关元件，其驱动电路的设计对于设备的正常运行至关重要。本文将详细介绍mos管驱动电路原理图的设计方法。

一、mos管驱动电路的基本原理

MOS管驱动电路的基本原理是通过对MOS管的栅极电压进行控制，使其实现对漏极电流的有效控制。当栅极电压为正时，MOS管导通；当栅极电压为负或0时，MOS管截止。因此，通过改变栅极电压，可以实现对漏极电流的精确控制。

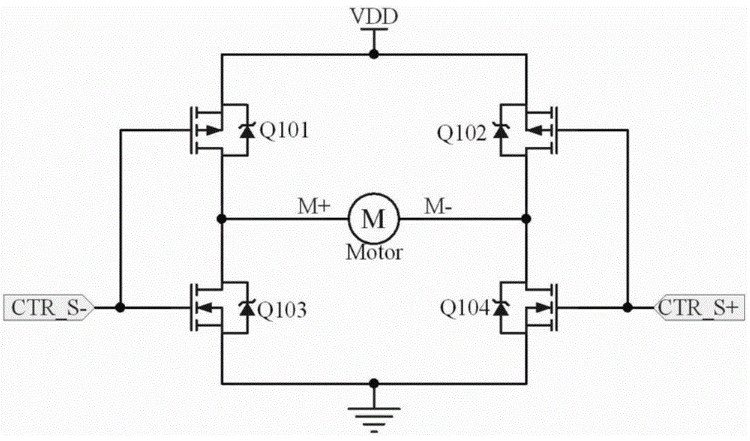

MOS管驱动电路的基本原理设计图

二、MOS管驱动电路的设计步骤

1. 确定电路功能：首先，我们需要明确驱动电路的功能，例如，是否需要实现开关功能，还是只需要提供电源和信号控制。这将决定电路的主要部分和使用的MOS管类型。

2. 选择MOS管：根据电路的功能需求，选择合适的MOS管。需要注意的是，MOS管的选择不仅要考虑其最大额定电流和最大额定电压，还要考虑其导通电阻和开关速度。

3. 设计电路结构：根据所选的MOS管参数，设计电路的结构。一般来说，驱动电路由一个或多个电阻、电容和MOS管组成。其中，电阻和电容用于形成合适的偏置电压和电流限制，MOS管则是关键元件。

4. 制定电路参数：根据设计的电路结构，计算出所需的各种参数，如各元件的阻值、电容值等。同时，还需要确定MOS管的栅极电压范围和漏极电压范围。

5. 绘制电路原理图：根据以上的计算结果和电路结构，绘制出电路原理图。在绘制过程中，需要注意电路的连线方式和各元件的标注，以确保电路的正确性和可读性。

6. 验证和完善电路：最后，可以通过实际测试来验证设计的电路是否正确。如果发现问题，需要及时调整电路参数或结构，直到得到满意的结果。

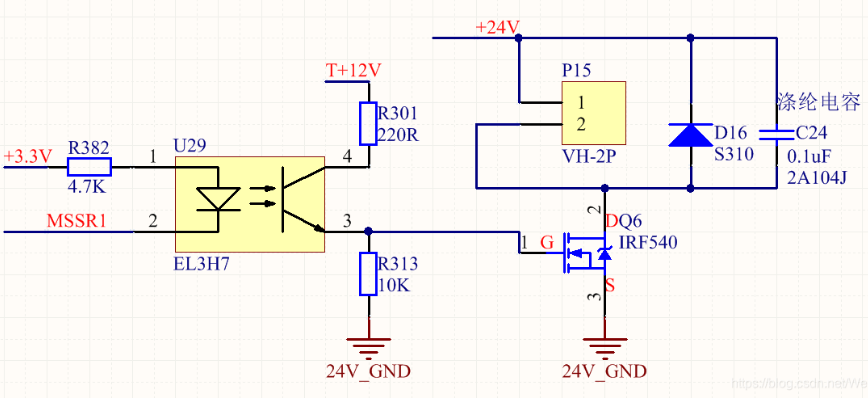

单个MOS管控制，当不使能时,两个脚都是高电位
