mosfet驱动电路如何测试？步骤和注意事项

       在电子设备和电路设计中，mosfet(金属氧化物半导体场效应晶体管)是一种常见的开关元件。mosFET驱动电路是利用MOSFET进行电源开关或者信号控制的关键部分。正确的测试MOSFET驱动电路是确保其工作性能的重要步骤。本文将详细解释如何测试MOSFET驱动电路。

       首先，我们需要理解MOSFET驱动电路的基本工作原理。MOSFET驱动电路通常包括一个输入源(如微控制器的输出),该源通过一个驱动器(如电压型或电流型MOSFET驱动器)驱动MOSFET。在正常工作条件下，MOSFET会根据输入源的信号打开或关闭，并控制负载的电流或电压。

一、基本测试工具

（1）可调电源：用于提供可调节的电压和电流源。

（2）示波器：用于检测MOSFET驱动电路的电压和电流波形。

（3）逻辑分析仪：用于检测MOSFET驱动电路的信号完整性和时序。

二、测试步骤

（1）确定测试目标 ：明确你需要测试的是MOSFET驱动电路的哪些方面，例如输入电压、输出电流、开关速度等。

（2）搭建测试平台 ：根据你的测试目标，搭建合适的测试平台，这可能包括连接适当的输入源、驱动器和负载到MOSFET驱动电路。

（3）加载测试信号 ：使用可调电源加载适当的测试信号到MOSFET驱动电路。这可能包括高电平、低电平、上升沿、下降沿等不同类型的信号。

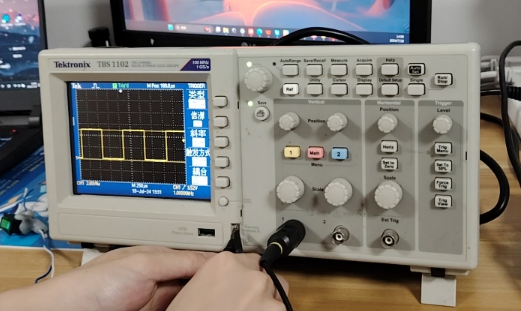

（4）监视测试结果：通过示波器观察MOSFET驱动电路的电压和电流波形，以验证其是否符合预期的行为。同时，也可以通过逻辑分析仪监控MOSFET驱动电路的信号完整性和时序。

（5）记录测试结果 ：记录下每次测试的结果，包括测试条件、实际测量值以及与预期结果的对比。这将帮助你了解MOSFET驱动电路的工作性能，并为后续的优化提供参考。

三、注意事项

在测试MOSFET驱动电路时，‌有几个重要的注意事项需要遵守，‌以确保测试的准确性和安全性：‌

（1）静电放电(ESD)保护：‌MOSFET对静电非常敏感，‌因此在处理和安装MOSFET时必须采取适当的静电保护措施。‌使用静电消除器、‌接地腕带和防静电包装等可以防止静电对MOSFET的损害。

‌

（2）驱动电压和电流：‌MOSFET需要适当的驱动电压和电流来确保准确的开关操作。‌根据MOSFET的规格和要求，‌提供足够的电压来开启和关闭MOSFET，‌并确保驱动电流足够大以保证快速的开关速度。‌

（3）漏极抗破坏电压：‌确保工作电路中的电压不会超过MOSFET的漏极抗破坏电压(BVds)，‌以避免损坏MOSFET。

‌

（4）静态电流和热量管理：‌在功耗较高或温度较高的应用中，‌必须注意静态电流和散热问题，‌以防止MOSFET过热。

‌

（5）输入保护：‌如果MOSFET用于受保护的输入电路中，‌考虑使用适当的电路保护措施，‌如电流限制电阻、‌瞬态电压抑制器或光耦等。

‌

（6）控制信号干扰：‌在布线和连接控制信号时，‌避免与高电压或高电流的线路相接触，‌以减少互相干扰的可能性。

‌

（7）脉宽调制(PWM)：‌在使用PWM进行频率调制时，‌确保PWM频率和占空比在规格范围内，‌以避免MOSFET过载或损坏。

‌

（8）数据手册和规格表：‌仔细阅读MOSFET的数据手册和规格表，‌并遵循其中的推荐设计和使用方法。‌这些文档提供了关于MOSFET特性、‌电气参数和应用注意事项的详细信息。‌

       遵循这些注意事项可以帮助确保测试的安全性和准确性，‌同时最大限度地发挥MOSFET的性能。
