mosfet驱动电路的设计与仿真

发布时间:2024-08-07编辑:pdmos浏览:0

        本文主要介绍了mosfet驱动电路的设计方法和仿真过程。首先,我们对mosFET的基本原理进行了详细阐述,然后分析了MOSFET驱动电路的设计要点,最后通过MATLAB软件进行仿真验证,为实际应用提供了参考。

一、MOSFET基本原理

MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor,金属氧化物半导体场效应晶体管)是一种广泛应用于电子器件的半导体器件。它具有输入阻抗高、开关速度快、热损耗小等优点,因此在各种电子设备中得到了广泛应用。MOSFET的工作原理主要是通过控制源极电压Vs来调整漏极电流Id,从而实现对负载电阻Rl的控制。

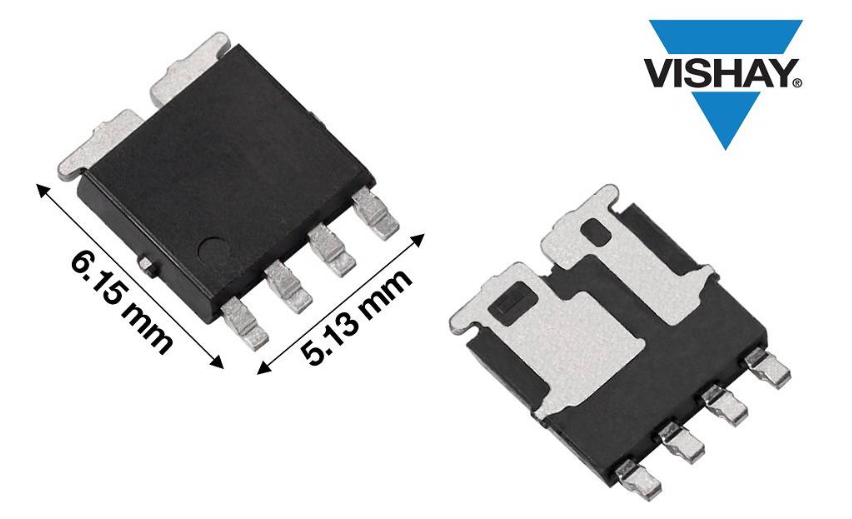

MOSFET示意图111


二、MOSFET驱动电路设计要点

1. 确定控制信号类型:

        根据MOSFET的工作特性,可以采用单端控制、双端控制或全端控制方式。其中,单端控制适用于低电平控制,双端控制适用于高电平控制,全端控制则需要同时控制源极和漏极。


2. 选择合适的触发电路:

        触发电路用于将微弱的控制信号转换为足够大的电压脉冲,以驱动MOSFET。常用的触发电路有RC触发、CMOS触发和JFET触发等。


3. 考虑保护措施:

        由于MOSFET存在漏极电流,当负载电阻较小或电源电压波动较大时,可能会产生反向击穿现象,导致MOSFET损坏。因此,需要采取一定的保护措施,如使用保险丝、稳压二极管等。

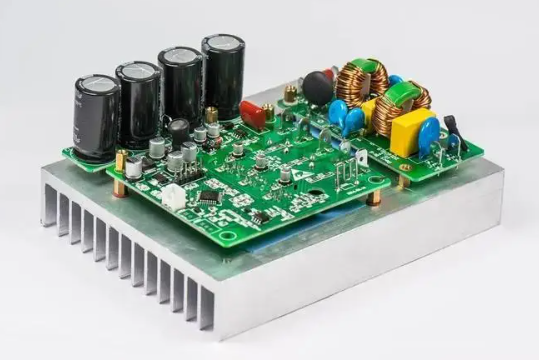

MOSFET驱动电路仿真验证开发板PCBA


三、MOSFET驱动电路仿真验证

        为了验证设计的MOSFET驱动电路是否正确,我们可以使用MATLAB软件进行仿真分析。首先,我们需要根据实际电路参数搭建模型,并设置初始条件;然后,通过编写仿真程序生成PWM波形;最后,观察仿真结果,分析MOSFET的工作状态和输出波形。

        通过对仿真结果的分析,我们可以得出以下结论:(1)所设计的MOSFET驱动电路能够满足实际应用的要求;(2)在特定条件下,电路的工作性能稳定可靠;(3)通过改变PWM占空比,可以实现对负载电阻的有效控制。

        总之,本文详细介绍了MOSFET驱动电路的设计方法和仿真过程,为实际应用提供了参考。随着半导体技术的不断发展,MOSFET驱动电路将会在更多领域得到广泛应用。
