mosfet工作原理及接线图简介

发布时间：2024-07-28编辑：pdmos浏览：0次

mosfet(Metal-Oxide-Semiconductor Field-Effect Transistor)是一种广泛应用于电子设备中的半导体器件。它由金属、氧化物和半导体组成，具有开关特性，可以在高压下控制电流。

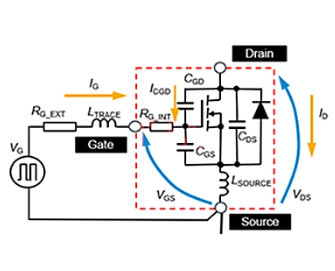

微信图片_20240728212121

mosFET的工作原理是基于PN结的电压反向偏置效应。当MOSFET的源极和漏极之间施加一个电压时，会在栅极上形成一层电介质，从而改变栅极与源极和漏极之间的电阻。当栅极上的电压足够高时，会将PN结打开，使得漏极和源极之间形成导通状态。此时，如果再加上一个正向偏压，则可以使沟道中的电子流经通道并注入到漏极中，从而使器件导通。反之，如果再加上一个反向偏压，则会使沟道中的电子无法流经通道并阻止漏极中的电子流入源极中，从而使器件截止。

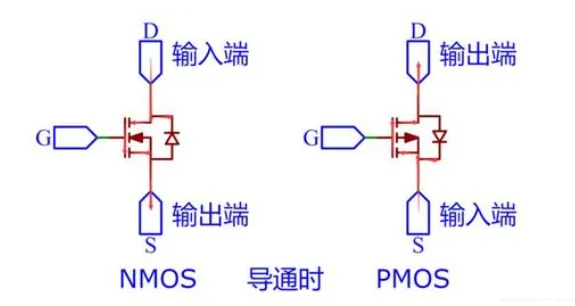

微信图片_20240728211559

关于MOSFET接线图的说明如下：

- MOSFET有三个引脚：栅极(G)、漏极(D)和源极(S)。其中栅极端常用于控制器件的工作状态。

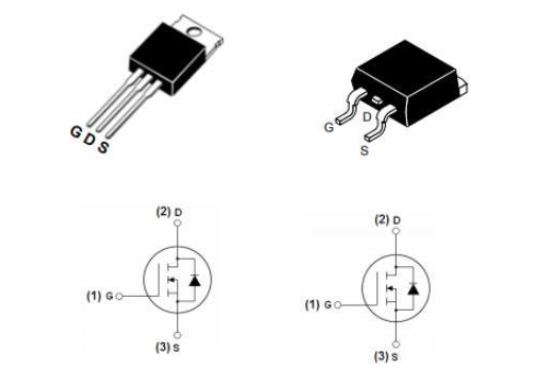

MOSFET有三个引脚：栅极(G)、漏极(D)和源极(S)示意图

- 在正常工作状态下，MOSFET的漏极和源极之间是不通的。因此，在电路设计中需要将MOSFET封装在一个二极管或三极管中来实现通路控制。

- 当需要将MOSFET作为开关使用时，需要将其连接到一个控制信号输入端(如计算机主板上的键盘或鼠标),并通过另一个输入端来控制其开关状态。

本文标签： mosfet 工作原理
