mosfet结构及其工作原理详解-诺芯盛

发布时间:2024-07-27编辑:pdmos浏览:0

        mosfet(金属氧化物半导体场效应晶体管)是一种广泛应用于现代电子技术的半导体器件。本文将为您详细解析mosFET的结构及其工作原理,帮助您更好地理解这一重要概念。

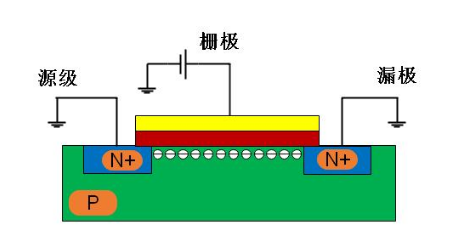

微信图片_20240727101539

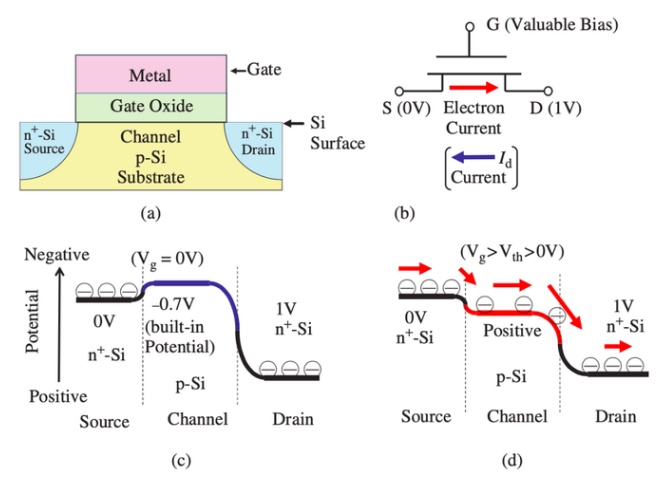

一、MOSFET结构

        MOSFET的基本结构包括四个部分:源极(Source)、漏极(Drain)、栅极(Gate)和通道(Channel)。其中,通道是MOSFET中最重要的部分,它由N型半导体和P型半导体构成。

(1)源极(Source):源极是MOSFET的输入端,负责提供电流。通常,源极与衬底相连,形成一个PN结。

(2)漏极(Drain):漏极是MOSFET的输出端,用于接收负载产生的电压。漏极与衬底相连,同样形成一个PN结。

(3)栅极(Gate):栅极是MOSFET的控制端,负责调整通道中的电流。栅极与通道之间的距离非常短,通常在纳米级别。

(4)通道(Channel):通道是MOSFET的核心部分,由N型半导体和P型半导体构成。通道中的电子可以在N型半导体和P型半导体之间自由流动,从而实现电流的控制。

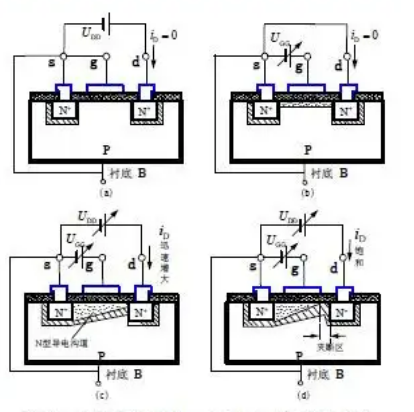

MOSFET工作原理之四个阶段:截止、导通、饱和和反向击穿


二、MOSFET工作原理


        MOSFET的工作原理主要依赖于栅极电压对通道内电子浓度的影响。当栅极电压为零时,通道内没有电子流动;当栅极电压增加时,通道内的电子浓度也会随之增加,导致通道内产生大量的电子和空穴对。这些电子和空穴会在通道内相遇,从而形成一个耗尽层。耗尽层的形成会导致通道电阻急剧下降,最终使源极和漏极之间产生高电阻耦合,实现电流的放大。

MOSFET的工作过程可以分为四个阶段:截止、导通、饱和和反向击穿。

1. 截止:

        当栅极电压低于阈值电压时,通道内没有足够的电子和空穴对来形成耗尽层,此时MOSFET处于截止状态。在截止状态下,源极和漏极之间的电阻非常大,几乎无法导通电流。


2. 导通:

       当栅极电压高于阈值电压时,通道内的电子和空穴对数量增多,耗尽层的形成使得通道电阻急剧下降。此时,栅极为负电荷中心,源极为正电荷中心,漏极为负电荷中心,通道两侧的N型半导体和P型半导体形成PN结。这使得源极和漏极之间产生低电阻耦合,从而实现电流的放大。

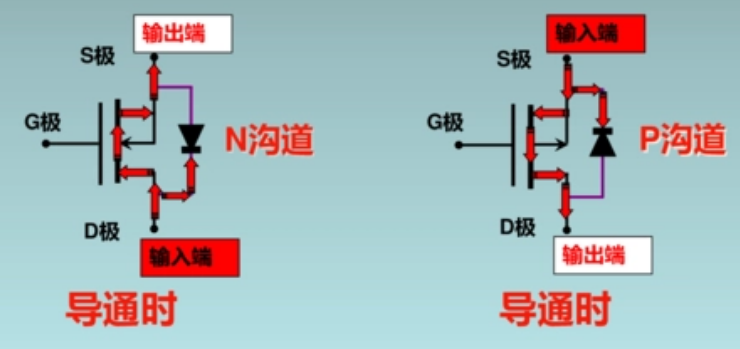

MOSFET(N管及P管)导通时的电流方向示意图

3. 饱和:

       当栅极电压继续上升时,通道内的电子和空穴对数量将趋于稳定。此时,通道内的电子浓度不再随着栅极电压的变化而显著改变,即通道已达到饱和状态。在饱和状态下,MOSFET的增益已经达到最大值。


4. 反向击穿:

       当栅极电压足够高且外部电场较强时,通道内的电子和空穴对可能会跨越耗尽层的势垒,进入到另一侧的P型半导体区域。这种现象称为反向击穿。在反向击穿状态下,MOSFET的导通电阻急剧减小,甚至可以近似为零,实现极大的电流放大。然而,由于反向击穿时的电场非常强大,容易损坏MOSFET器件。


微信图片_20240727102232


       总结:MOSFET作为一种重要的半导体器件,其结构和工作原理对于理解现代电子技术具有重要意义。通过掌握MOSFET的结构和工作原理,我们可以更好地设计和应用各种电子设备。
