mos管雪崩击穿原理是怎样的？会有什么影响

       在电子工程中，MOS管(金属氧化物半导体场效应晶体管)是一种常见的开关元件，具有高速开关和低导通电阻的特点。然而，当电压超过mos管的额定电压，或者在特定条件下，如雪崩击穿时，mos管可能会发生损坏。本文将深入探讨mos管雪崩击穿的原理及其对设备的影响。

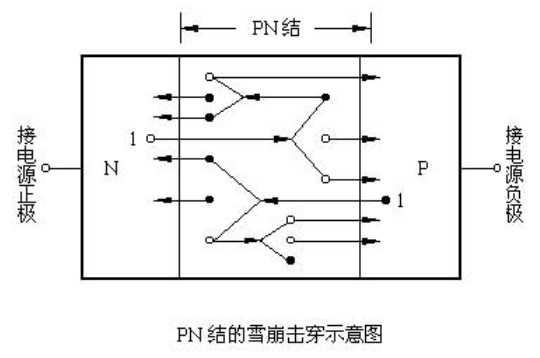

        雪崩击穿是一种特殊的电击穿现象，发生在n型或p型mos管中。当电压在极短时间内迅速增加到大于或等于mos管的阈值电压时，会导致大量的电子和空穴同时从源端注入到衬底层和漏区，产生大量的局部热量。这种热量会引发更多的电子和空穴进入衬底层，形成一个正反馈回路，使电压以指数方式迅速上升，这就是所谓的雪崩效应。这种现象就是雪崩击穿。

        mos管的工作原理基于pn结的单向导电性，即只有在正向偏置时才能导通，反向偏置或无电压下则阻止电流流动。但在雪崩击穿过程中，由于大量的电子和空穴注入，pn结会迅速变为导通状态，即使原本是反向偏置的mos管也会导通。这就是为什么我们说雪崩击穿是在极短时间内发生的。

1. 器件损坏：

        在雪崩击穿过程中，大量的电子和空穴会产生大量的热能，如果热能超过了mos管的承受能力，就会导致器件烧毁。

2. 电力系统故障：

        如果电力系统中的mos管出现雪崩击穿，可能会导致电力系统短路，影响电网的正常运行。

3. 安全风险：

        在军事和工业设备中，由于这些设备可能存在高压环境，一旦mos管发生雪崩击穿，可能会引发严重的安全事故。
