MOS管驱动电路详解

        在电子设备和电路设计中，MOS管(金属氧化物半导体场效应管)是一种常见的开关元件。mos管的驱动电路设计至关重要，因为它直接影响到mos管的工作效率、稳定性以及寿命。本篇文章将详细解析MOS管驱动电路的设计原理与常见方法。

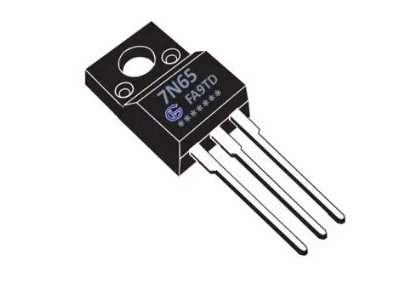

图一，7N65 N沟道增强型MOS管 650V 7A

一、MOS管的基本工作原理

        MOS管主要由四个区域组成：源区(漏区)、栅区、阈值区和通道区。当栅极电压施加到MOS管上时，源区(漏区)和通道区之间的电阻会改变，这导致通道区中的电子流发生改变。当源区电压大于或小于阈值电压时，通道区中的电子流就会改变，从而实现开/关状态的切换。

二、MOS管驱动电路的基本要求
MOS管驱动电路需要满足以下基本要求：
         （1）提供足够的驱动电流以保证MOS管工作；
         （2）快速响应，以减少开关时间；
         （3）提供足够的保护，防止对MOS管的过度驱动或者反向驱动；

         （4）能够稳定地驱动MOS管，防止因输入电压或电流的变化导致的不稳定工作。

三、常见的MOS管驱动电路设计方法

（1）直接放大器驱动 :

         这种方法简单有效，但需要一个合适的放大器，并且如果放大器的输出阻抗变化，可能会影响电路的工作效果。

（2）微控制器驱动 :

         现代的微控制器通常可以直接驱动MOS管，而且具有很高的灵活性。通过编程，可以轻松地调整MOS管的开关状态和速度。

（3）线性稳压器驱动 :

         线性稳压器可以用来驱动高阻负载，如LED灯。但是，由于线性稳压器的输入阻抗较低，可能需要一个额外的电阻来限制电流。

（4）PWM(脉宽调制)驱动 :

         PWM技术可以生成精确的开关频率和占空比，适用于大多数应用场景。但是，设计和布线PWM信号可能比较复杂。

        总的来说，选择何种驱动方式取决于具体的应用需求和设计条件。理解MOS管的工作机制和驱动电路的设计原则是成功设计出高效、稳定的MOS管驱动电路的关键。
