掌握H桥电路：PWM占空比控制电流的秘密

发布时间：2024-07-04编辑：pdmos浏览：0次

在电子工程中，H桥电路是一种常用的开关电路，它可以实现对电流的精确控制。而PWM(脉宽调制)技术则是实现H桥电路控制电流的重要手段。本文将详细介绍MOS管组成的H桥电路以及如何通过PWM占空比来控制电流。

一、mos管组成的H桥电路

H桥电路由4个mos管组成，分别是两个对角的MOS管和另外两个相邻的MOS管。这四个MOS管分别控制两组电压，从而实现对电流的有效控制。当PWM信号的高电平持续时间增加时，对应的MOS管导通，此时该组电压升高；反之，PWM信号的高电平低电平变化则会使得对应的MOS管截止，从而改变电压。

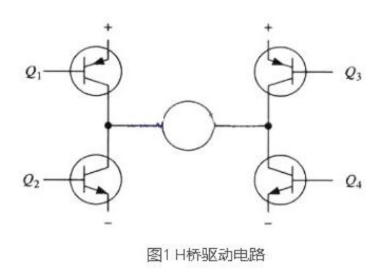

电机驱动的H桥驱动电路设计原理图

二、PWM占空比控制电流

PWM占空比是指PWM信号的高电平周期与一个周期的比值。通过改变PWM信号的高电平时间，我们可以改变对应的MOS管导通的时间，从而控制电流。

1. 理论计算

假设四个MOS管的导通电阻都是R,电压降是V,那么在一个周期内，电流I可以表示为：

I = (V - 2 * R * Vcosθ) / R

其中，θ是MOS管的导通角度。因此，PWM信号的幅值A可以通过以下公式计算：

A = I * Rds_on / (2 * π * f)

其中，Rds_on是MOS管的导通电阻，f是PWM信号的频率。由此可见，只要控制PWM信号的高电平时间占总周期的比例，就可以通过改变PWM信号的幅值来改变电流。

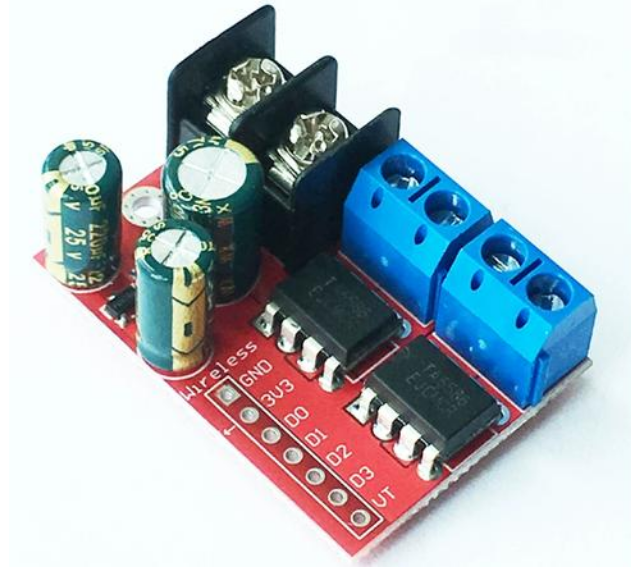

5A双路直流电机驱动模块PWM调速双H桥

5A双路直流电机驱动模块，可遥控正反转PWM调速，采用双H桥设计

2. 实际应用

在实际应用中，我们通常使用微控制器或者专用的脉宽调制器(PWM generator)来生成PWM信号。例如，在电动车上，我们可以使用PWM信号来控制电机的转速；在LED灯中，我们可以使用PWM信号来调整灯光的亮度。

总结

通过以上的分析，我们可以看出，MOS管组成的H桥电路和PWM占空比都是实现电流精确控制的重要工具。在实际应用中，我们需要根据具体的需求选择合适的电路和控制方式。希望本文能帮助你更好地理解和应用这些知识。
