mos管开关时电压电流波形的问题探讨

发布时间:2024-06-26编辑:pdmos浏览:0

        在电子设备中,MOS管(金属氧化物半导体场效应管)是一种常用的开关元件。它的开关速度快,损耗小,广泛应用于各种电子设备中。然而,当我们使用mos管进行开关操作时,可能会遇到一些问题,比如电压电流波形的问题。本文将对这个问题进行探讨。


常用于电路设计中的MOS管


        首先,我们需要了解mos管的工作原理。MOS管是由P型半导体和N型半导体组成的,当N型半导体中掺入少量P型半导体时,就会形成一个PN结。在这个PN结上加上正向电压,就可以通过这个PN结驱动电子流。而当MOS管的栅极电压改变时,就会影响到漏极和源极之间的电压,从而改变电子流的方向。

        然后,我们来看看MOS管开关时电压电流波形的问题。在MOS管开关过程中,如果栅极电压变化太快或太大,就可能导致漏极和源极之间的电压变化不连续,从而产生电压电流波形的问题。这种问题主要表现为电压波动大,电流不稳定。

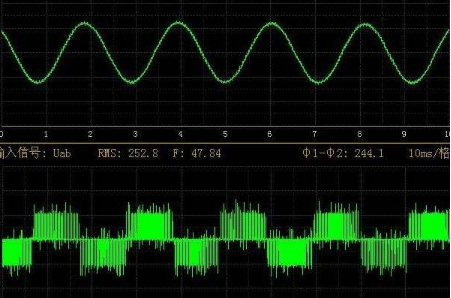

MOS管的PWM脉冲宽度展示图片


那么,如何解决这个问题呢?一般来说,我们可以通过控制MOS管的开关速度和栅极电压的幅度来解决这个问题。具体来说,我们可以采用以下几种方法:

1. 增加PWM脉冲宽度:

        通过增加PWM脉冲宽度,可以使栅极电压的变化更加平滑,从而减少电压电流波形的问题。


2. 降低栅极电压幅度:

        通过降低栅极电压幅度,可以使漏极和源极之间的电压变化更加平稳,从而减少电压电流波形的问题。


3. 提高MOS管的抗干扰能力:

        由于MOS管的工作环境通常比较恶劣,因此需要提高其抗干扰能力,以防止电压电流波形被外部因素干扰。

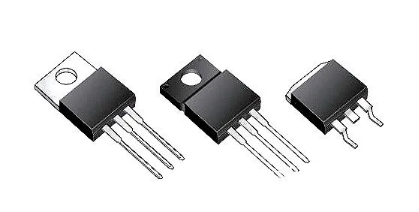

三款封装不同的MOS管图片


        总的来说,MOS管开关时电压电流波形的问题是一个比较常见的问题,但是只要我们采取适当的措施,就可以有效地解决这个问题。希望本文能对您有所帮助。
